【笔记】Single MRT-featured LBM

发表于 分类于

最近在网上刷到了这篇 arxiv 预印本，

Zhou J G. Single MRT-featured Lattice Boltzmann Method (SmrtLBM)[PP/OL]. arXiv（2024-09-02）. http://arxiv.org/abs/2409.01076.

加上休息时间有空，就简单看了这篇文章并做了笔记。

基本原理

这篇文章以 D2Q9 离散速度模型为例，对其多松弛形式进行了简化。

多松弛模型 (MRT) 的简单介绍

定义：

  • f=[f0(x,t),...,f8(x,t)]T\boldsymbol{f} = [f_0(\boldsymbol{x}, t), ..., f_8(\boldsymbol{x}, t)]^\mathrm{T} 分布函数向量；
  • f(pc)=[f0(pc)(x,t),...,f8(pc)(x,t)]T\boldsymbol{f}^{(\mathrm{pc})} = [f_0^{(\mathrm{pc})}(\boldsymbol{x}, t), ..., f_8^{(\mathrm{pc})}(\boldsymbol{x}, t)]^\mathrm{T} 碰撞后的分布函数向量；
  • f(eq)=[f0(eq)(x,t),...,f8(eq)(x,t)]T\boldsymbol{f}^{(\mathrm{eq})} = [f_0^{(\mathrm{eq})}(\boldsymbol{x}, t), ..., f_8^{(\mathrm{eq})}(\boldsymbol{x}, t)]^\mathrm{T} 平衡态分布函数向量。

这里的平衡态用的仍旧是 LBGK 模型的形式

fi(eq)=wiρ[1+ci⋅ucs2+(ci⋅u)22cs4−u22cs2]f^{(\mathrm{eq})}_i = w_i \rho \left[ 1 + \frac{\boldsymbol{c}_i \cdot \boldsymbol{u}}{c_s^2} + \frac{(\boldsymbol{c}_i \cdot \boldsymbol{u})^2}{2 c_s^4} - \frac{u^2}{2 c_s^2} \right]

其中 ci\boldsymbol{c}_i 为离散速度方向， wiw_i 为 ci\boldsymbol{c}_i 方向的权重系数， csc_s 为格子声速。 ρ\rho 和 u\boldsymbol{u} 分别为流场密度和速度。

在 D2Q9 模型中，cs=1/3c_s=1/\sqrt{3}，

ci={(0,0)i=0(±1,0),(0,±1)ci=1−4(±1,±1)ci=5−8\boldsymbol{c}_{i} = \begin{cases} (0,0) & i=0 \\ (\pm 1, 0), (0, \pm 1) c & i=1-4 \\ (\pm 1, \pm 1) c & i=5-8 \end{cases}

权重系数 w0=4/9w_0 = 4/9 , w1−4=1/9w_{1-4} = 1/9 , w5−8=1/36w_{5-8} = 1/36 .

MRT 方程的碰撞步在D2Q9模型下的矩阵形式为：

f(pc)=[M−1][S][M](f−f(eq))(1)\boldsymbol{f}^{(\mathrm{pc})} = [\bold{M}^{-1}][\bold{S}][\bold{M}] (\boldsymbol{f} - \boldsymbol{f}^{(\mathrm{eq})}) \tag{1}

松弛步则写作：

fi(x+ciδt,t+δt)=fi(pc)(x,t+δt)(2)f_i (\boldsymbol{x}+\boldsymbol{c}_i \delta_t, t + \delta_t) = f_i^{(\mathrm{pc})} (\boldsymbol{x}, t + \delta_t) \tag{2}

其中 δt\delta_t 为时间步长， [S][\bold{S}] 为松弛系数的对角矩阵。变换矩阵 [M][\bold{M}] 为：

[M]=[111111111−4−1−1−1−122224−2−2−2−21111010−101−1−110−20201−1−110010−111−1−100−20211−1−101−11−10000000001−11−1][\bold{M}] = \begin{bmatrix} 1&1&1&1&1&1&1&1&1\\ -4&-1&-1&-1&-1&2&2&2&2\\ 4&-2&-2&-2&-2&1&1&1&1\\ 0&1&0&-1&0&1&-1&-1&1\\ 0&-2&0&2&0&1&-1&-1&1\\ 0&0&1&0&-1&1&1&-1&-1\\ 0&0&-2&0&2&1&1&-1&-1\\ 0&1&-1&1&-1&0&0&0&0\\ 0&0&0&0&0&1&-1&1&-1 \end{bmatrix}

流场密度 ρ\rho 和速度 u\boldsymbol{u} 分别为

ρ=∑ifi,ρu=∑icifi\rho = \sum_i f_i , \quad \rho\boldsymbol{u} = \sum_i \boldsymbol{c}_i f_i

郭照立等[1]记松弛时间的对角矩阵为：

[S]=diag(0,se,sε,0,sq,0,sq,sν,sν)[\bold{S}] = \text{diag}(0, s_e, s_{\varepsilon}, 0, s_q, 0, s_q, s_{\nu}, s_{\nu})

则运动粘度 ν=cs2(1sν−12)δt\nu = c_s^2 (\frac{1}{s_{\nu}} - \frac{1}{2}) \delta_t ，以及体黏性系数 ζ=cs2(1se−12)δt\zeta = c_s^2 (\frac{1}{s_e} - \frac{1}{2}) \delta_t 。

Zhou 的简化

Zhou[2]将矩阵 [S][\bold{S}] 改写成

[S]=[S0]+[St]=diag(1/τs,1/τs,1/τs,1/τs,1/τs,1/τs,1/τs,1/τ,1/τ),(3)\begin{aligned} [\bold{S}] &= [\bold{S}_0] + [\bold{S}_t] \\ &= \text{diag}( 1/\tau_s, 1/\tau_s, 1/\tau_s, 1/\tau_s, 1/\tau_s, 1/\tau_s, 1/\tau_s, 1/\tau, 1/\tau ), \end{aligned} \tag{3}

其中：

[S0]=(1τ−1τs)diag(0,0,0,0,0,0,0,1,1),[St]=1τs diag(1,1,1,1,1,1,1,1,1).\begin{aligned} [\bold{S}_0] &= \left( \frac{1}{\tau} - \frac{1}{\tau_s} \right) \text{diag}(0, 0, 0, 0, 0, 0, 0, 1, 1), \\ [\bold{S}_t] &= \frac{1}{\tau_s} \, \text{diag}(1, 1, 1, 1, 1, 1, 1, 1, 1). \end{aligned}

可见在这种构造形式下，τ=1/sν\tau= 1 / s_{\nu}，与LBGK模型一致。

为了实现化简，Zhou[2]令 τs=1\tau_s=1，并把式(3)代入式(1)中展开，整理得：

fi(pc)(x,t)=fi(eq)(x,t)+(−1)i(1−1τ)×∑k=18(−1)k4[1[1,2,3,4](i,k)+1[5,6,7,8](i,k)][fk(x,t)−fk(eq)(x,t)](4)\begin{aligned} f_i^{(\mathrm{pc})}(\boldsymbol{x},t) &= f_{i}^{(\mathrm{eq})}(\boldsymbol{x},t) + (-1)^i \left( 1 - \frac{1}{\tau} \right) \times \\ & \sum_{k=1}^{8} \frac{(-1)^k}{4} \left[ \boldsymbol{1}_{[1,2,3,4]}(i,k) + \boldsymbol{1}_{[5,6,7,8]}(i,k) \right] \left[ f_{k}(\boldsymbol{x},t) - f_{k}^{(\mathrm{eq})}(\boldsymbol{x},t) \right] \end{aligned} \tag{4}

式(4)中的函数 1[a,b,c,d](i,k)\boldsymbol{1}_{[a,b,c,d]}(i,k) 定义为

1[a,b,c,d](i,k)={1,if i in [a,b,c,d], and k in [a,b,c,d]0,otherwise\boldsymbol{1}_{[a,b,c,d]}(i,k) = \begin{cases} 1, & \text{if i in [a,b,c,d], and k in [a,b,c,d]}\\ 0, & \text{otherwise} \end{cases}

实例代码

这里顺手做了个双周期剪切流的简单算例（拿上次双松弛LBM的代码改的），设置如下。

  • 计算域： [0,L]×[0,L][0,L] \times [0,L]，其中 L=2πL=2\pi。
  • 雷诺数： Re=1/ν=1000Re = 1 / \nu = 1000。 其中 ν\nu 为流体运动粘度 (Physical)。
  • 初始速度场

{ux=U0tanh⁡(σ (14−∣yL−12∣))uy=U0δsin⁡(2π (xL+12))\begin{cases} u_x =& U_0 \tanh (\sigma\, (\frac{1}{4} - |\frac{y}{L} - \frac{1}{2}| )) \\ u_y =& U_0 \delta \sin (2 \pi \, (\frac{x}{L} + \frac{1}{2}) ) \end{cases}

  • 压强场 pp ： 用伪谱法求解压力泊松方程。
  • LBM松弛时间 τ\tau: 0.515
  • 网格大小： δx=L/N\delta_x = L/N (N=200N=200)。
  • 时间步 δt\delta_t ： 用 LBM 中 τ\tau 的关系反推。
  • 初始速度场参数： U0=1U_0 = 1, σ=30\sigma=30, δ=0.05\delta=0.05

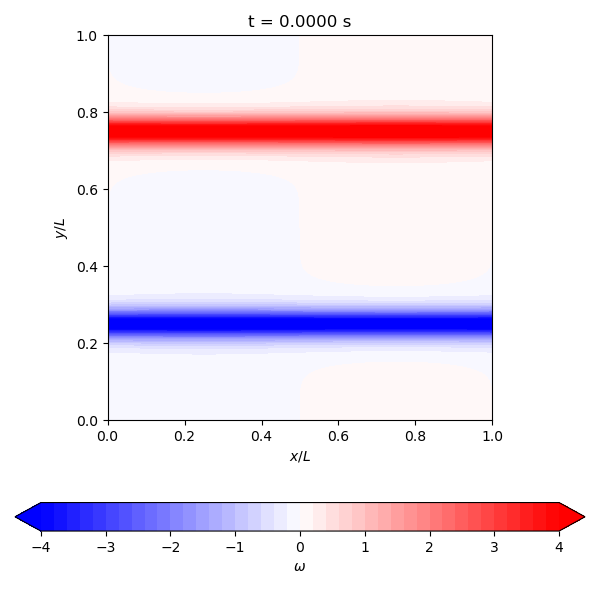

代码我放在了Github Gist上，计算结果如下图所示

Reference

[1] 郭照立，郑楚光. 格子Boltzmann方法的原理及应用[M]. 科学出版社，2009.

[2] Zhou J G. Single MRT-featured Lattice Boltzmann Method (SmrtLBM)[PP/OL]. arXiv（2024-09-02）. http://arxiv.org/abs/2409.01076.
